El fabuloso 88 alemán: así en la tierra como en el cielo
Día 23/11/2014 - 07.09h
Concebido y fabricado como pieza antiaérea, resulto a la postre la más fabulosa arma anticarro de toda la contienda, sobre todo en el Norte de Africa
Es sin duda alguna el cañón más famoso de toda la Segunda Guerra Mundial. En realidad no es uno, sino hasta cuatro tipos denominados FlaK 18,36,37 y 41. Nació como arma antiaérea pero muy pronto resulto ser, sorprendentemente, el anticarro más letal de toda la contienda.
Las razones por las cuales se convirtió no solo en el azote de la aviación, sino de los medios blindados y de transporte de cualquier tipo, incluidos barcos, eran su calibre: 88 mm, su alcance, cadencia de fuego, pero sobre todo su alta movilidad. A pesar de sus más de 7 toneladas, el tiempo de emplazamiento con una dotación bien entrenada no llegaba al minuto por lo que, y unido al peso de su proyectil ( 9 a 10 Kg.) y a su velocidad inicial (800 m/s) superaba con mucho a cualquier anticarro de su época. Su avanzado sistema de telemetría y localización de blancos se concibió para disparar contra aviones.
Es fácil adivinar sus efectos contra carros de combate, mucho más lentos. Solo fue cuestión de tiempo que se convirtiese en el destructor de blindados más temible de la guerra. Tal ocasión tuvo lugar en la campaña de Francia, concretamente en Arras, donde los 88 se enfrentaron a los Matilda británicos, que habían demostrado con creces ser casi invulnerables para los carros y anticarros alemanes convencionales.
Pero la consagración de su formidable capacidad llegó en el Norte de África de la mano de Rommel. El teatro de operaciones era propicio para acciones rápidas y el combate se desarrollaba en las enormes planicies del desierto donde sacar partido a la impresionante precisión y gran alcance del 88. A las piezas les fueron adaptadas pantallas blindadas de protección al estilo de los cañones convencionales y de cabezas tractoras de gran movilidad. Su empleo táctico paso a ser netamente ofensivo. En el paso de Halfaya, dentro de la operación “Battleaxe”, el comandante Bach situó sus 88. Cuando los Matilda II entraron en alcance, fueron destruidos antes de poder acercarse a distancia de combate de las posiciones alemanas. Una sola de estas piezas, la del cabo Hübner, destruyó en esta acción 9 carros. Más tarde en la batalla de Bir-Hacheim, antes de la toma de Tobruk, los ingleses perdieron 298 carros de los cuales 153 fueron víctimas de los 88.
El 88 en España
Como escenario donde se experimentaron todas las nuevas armas de su época, a nuestra guerra civil, llegaron de la mano de la Legión Cóndor en sus versiones FlacK 18, 36 y 37 llegándose a construir más adelante copias de fabricación nacional. La aviación republicana los temía por sus eficaces resultados contra los lentos aparatos de entonces. No existe sin embargo constancia de su empleo contra carros, aunque hay quien dice que los alemanes lo confirmaron y se guardaron los resultados.
Calibre:88 mm / Longitud del tubo: 4.930 m / Peso: 7.407 Kg. (FlaK 36) / Cadencia: 15/20 d.p.m./ Velocidad de salida: 795/820 m.p.s. / Alcance terrestre: 14.800 m
A FONDO EL FLAK 88 MM
| Tipo | Cañón antiaéreo |
|---|---|
| País de origen |  Alemania nazi |
| Historia de servicio | |
| En servicio | 1936-1945 |
| Guerras | Guerra Civil Española Segunda Guerra Mundial |
| Historia de producción | |
| Diseñador | Krupp |
| Diseñada | 1928 |
| Fabricante | Krupp, Rheinmetall |
| Costo unitario | 33.600 RM[1] |
| Producida | 1933-1945 |
| Cantidad | 18.295 (de todas las variantes) |
| Especificaciones (Flak 36[2] ) | |
| Peso | 7.407 kg |
| Longitud | 5,791 m |
| Longitud del cañón | 4,938 m |
| Calibre | 88 mm |
| Retroceso | Amortiguadores por líquido e hidroneumático independientes |
| Ángulo vertical | -3° a +85° |
| Ángulo horizontal | 360° |
| Cadencia de tiro | 15-20 disparos/minuto |
| Alcance efectivo | 14.810 m a un blanco terrestre 7.620 m a un blanco aéreo |
| Alcance máximo | 11.900 m de techo |
| Miras | ZF.20 |
| Velocidad máxima | 820 m/s |
El cañón de 88 mm FlaK 18/36/37/41 fue una pieza de artillería alemana, famosa durante la Segunda Guerra Mundial. Usada tanto como artillería antiaérea como antitanque, fue gracias a este segundo papel que consiguió su fama, a causa de su letal efectividad, ya que podía penetrar el blindaje (100 mm) de cualquier tanque a grandes distancias, fue efectiva contra los tanques pesados soviéticos KV-1 y KV-2. El modelo Pak 43, por ejemplo, podía penetrar 167 mm de blindaje a 1.000 m. Era conocido por los alemanes como Acht-Acht (Ocho-ocho).
El antecedente de este cañón fue el antiaéreo (Flak, o Flugzeugabwehrkanone) de 88 mm desarrollado en 1917 por Krupp y Erhadt. Fue usado al final de la Primera Guerra Mundial para proteger los centros industriales alemanes en el Ruhr y el Rin de las incursiones aéreas aliadas.
Al finalizar la Primera Guerra Mundial, se le impuso a Alemania una serie de restricciones armamentísticas (Tratado de Versalles), entre las que figuraba la prohibición de desarrollar o poseer armas antiaéreas. De esta manera, por el momento, el proyecto quedaba olvidado.
Cuando el Partido Nacionalsocialista Obrero Alemán accedió al poder, Adolf Hitler denunció el Tratado de Versalles y comenzó el rearme. Krupp, que había evitado las restricciones trasladando parte de su personal a Suecia, presentó un prototipo que pasó a ser fabricado en 1933.
MODELOS
FlaK 18
Este modelo, similar a su predecesor de la Primera Guerra Mundial, comenzó a ser fabricado en serie en 1933. Tenía un calibre de 88 mm, pudiendo disparar proyectiles de alto poder explosivo de 10,4 kg, así como munición perforante de de 9,2 kg. La velocidad inicial era de 820 m/s.
Su afuste tenía forma de cruz (kreuzlafette), con el cañón situado sobre un pedestal, permitiéndole un giro de 360° y una elevación entre -3 y +85 grados, lo cual le capacitaba para atacar tanto blancos aéreos como terrestres. El cañón estaba compuesto de dos secciones, lo que permitía una sustitución rápida de una de las partes si se desgastaba, sin tener que cambiar todo el cañón.
El Flak 18 fue probado en la Guerra Civil Española con la Legión Cóndor, enviada por Hitler para apoyar a las tropas sublevadas contra la República, donde se descubrió su potencial como cañón antitanque.
Flak 36
Como consecuencia de la experiencia en la Guerra Civil Española se llevaron a cabo algunas modificaciones.
- La plataforma fue mejorada para incrementar la estabilidad y facilitar la producción.
- El cañón pasó a estar compuesto de dos secciones, lo que permitía un ahorro a la industria alemana, pues sólo había que sustituir una de las secciones en lugar del cañón entero.
Flak 36/43
Este cañón, que entró en servicio en 1942, era un cañón Flak 41 montado sobre la plataforma del Flak 36. Esto se debió a que la producción de cañones del modelo FlaK 41 fue superior a la de plataformas para este modelo.Flak 37
Las mejoras del modelo Flak 37 respecto al 36 fueron las siguientes:- Se volvió al cañón de dos secciones, en lugar de tres.
- Se mejoró el sistema de puntería, de manera que recibía información enviada por un puesto central de la posición del avión a una computadora analógica mecánica para que calculara la posición óptima de disparo. Ésta se mostraba con un puntero en uno de los diales, y los operadores tenían que mover el cañón de manera que el segundo dial coincidiera con el puntero.
- Por las mejoras del sistema de puntería, el Flak 37 no podía operar como arma antitanque.
Flak 37/41
Esta versión surgió cuando aún el FlaK 41 estaba en desarrollo. Básicamente era un modelo FlaK 37 con una recámara más grande para permitir disparar munición más poderosa. Sólo se construyeron 13 unidades de esta variante.Flak 41
El modelo Flak 41 incluía un número de mejoras, llevadas a cabo por Rheinmetall-Borsig:
- El calibre pasó a ser 88/L74.
- El cañón en un principio estaba compuesto de tres secciones, pero surgieron problemas y finalmente fue cambiado a dos.
- La velocidad de salida, gracias al nuevo cañón, aumentó a 1.000 m/s.
- El mecanismo de retroceso fue mejorado para compensar la elevación en el papel de antiaéreo.
- La elevación fue aumentada a +90°. Para objetivos terrestres se mantuvo la elevación de -3°.
- El cañón podía disparar hasta a 15.000 m de altura, y a 19.700 m de distancia en tierra usando fuego indirecto.
- El cañón estaba montado sobre una plataforma giratoria.

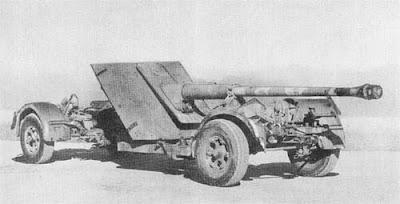

Pak 43
Este modelo desarrollado por Krupp, que entró en servicio en 1943, era una variante del cañón de 88 mm para el rol exclusivo de arma antitanque (PaK, Panzerabwehrkanone). Sus características eran:
- Aunque seguía estando montado sobre las patas de anteriores modelos, podía ser usado sin retirar las ruedas de la plataforma. Sin embargo, de esta manera se limitaba a 30º de transverso, en comparación con los 360º cuando estaba montado sobre la kreuzlafette.
- La elevación era de -8° a +40°.
- La munición perforante tenía una velocidad de salida de 1.200 m/s.
- Sin ruedas, el cañón tan sólo tenía una altura de 1,5 m, facilitando su camuflaje.
- El sistema de disparo era eléctrico.
- El cañón estaba equipado con un freno de boca.
Pak 43/41
Ante la necesidad de un arma de mayor potencia en vista de los tanques pesados soviéticos, se decidió usar el cañón del FlaK 41, de mayor velocidad de salida, para el arma antitanque. Asimismo, se abandona el kreuzlafette por un sistema de gualdera. Esto redujo el transverso a 28° a la izquierda o derecha.
Artillería antiaérea autopropulsada
En 1942, Krupp inició un proyecto para proveer a la Wehrmacht de un cañón antiaéreo de 88 mm móvil para proteger los avances. Se construyeron algunos prototipos, pero la prioridad dada para los tanques hizo que el proyecto se estancara.Destacó el 8,8 cm Flak auf Sonderfahrgestell, montado sobre el chasis de un Panzerkampfwagen IV, con un cañón FlaK 37/56 y después con Flak 41/75. Krupp fabricó tres prototipos, y aunque el desarrollo continuó hasta febrero de 1945, no llegó a fabricarse en serie.
Artillería antitanque autopropulsada
- 8,8 cm Pak 43/1 (L/51) auf Geschützwagen III und IV. Desarrollado a partir de 1943 por Deutsche-Eisenwerke, era un cañón Pak 43 montado sobre los chasis de Panzerkampfwagen III y Panzerkampfwagen IV. Fueron apodados Nashorn (Rinoceronte) y Hornisse (Avispón).
- Sturmgeschütz mit 8,8 cm Pak 43/2. Nibelungenwerke fabricó 90 unidades en 1943, utilizando los chasis del Panzerkampfwagen VI (P), los cuales habían quedado en desuso cuando finalmente se adoptó el prototipo de Henschel como el Tiger I, con un cañón PaK43/2 L/71 montado en una torreta fija. Fue apodado Ferdinand, por Ferdinand Porsche, el ingeniero diseñador de coches y tanques, y luego Elefant (Elefante).
- Panzerjäger für 8,8 cm PaK 43 auf Fgst Panther I, o Jagdpanther fue fabricado por MIAG y MNH entre 1944 y 1945, llegándose a fabricar casi 400 unidades, sobre el Panther con un cañón Pak 43/3 L/71.
Cadencia
De 15 a 20 proyectiles por minuto para los modelos Flak 18, 36 y 37, y de 20 a 25 el Flak 41.
Ventajas y desventajas
- Ventajas:
- El cañón de 88 mm era altamente efectivo penetrando el blindaje de tanques enemigos. No obstante, los aliados contaban con armas antiaéreas semejantes que se podrían haber utilizado en rol antitanque. Pero fue el uso que los generales alemanes como Erwin Rommel dieron a este cañón lo que permitió llegar a un rendimiento óptimo de esta arma.
- Desventajas:
